Termination Kit คืออะไร? เลือกให้เหมาะกับแรงดันและหน้างานอย่างไร

Termination Kit คืออะไร?

Termination Kit หรือชุดเข้าหัวสายเคเบิล คือ อุปกรณ์สำหรับติดตั้งที่จุดปลายของสายไฟฟ้าแรงสูง ทำหน้าที่ปิดผนึกป้องกันความชื้นและฝุ่นละออง พร้อมควบคุมสนามไฟฟ้า เพื่อป้องกันไฟฟ้ารั่วไหลและการลัดวงจร ช่วยให้ระบบจ่ายไฟฟ้าทำงานได้อย่างปลอดภัยและมีเสถียรภาพ

หน้าที่ของ Termination Kit ในระบบไฟฟ้า

Termination Kit ทำหน้าที่รักษาความสมบูรณ์ทางไฟฟ้าและทางกายภาพที่จุดปลายสายเคเบิลแรงสูง ผ่านฟังก์ชันหลัก 3 ด้าน ได้แก่

• ควบคุมความเข้มสนามไฟฟ้าเกลี่ยและกระจายสนามไฟฟ้าตรงจุดตัดของชั้นชีลด์โลหะ (Metallic Screen) เพื่อป้องกันการสะสมประจุที่เหนี่ยวนำให้เกิด Corona Discharge และ Partial Discharge
• เสริมชั้นฉนวนและป้องกันการลัดวงจรสร้างระยะรั่วตามผิวฉนวน (Creepage Distance) ให้เพียงพอ เพื่อป้องกันกระแสไฟกระโดดข้ามผิวฉนวน (Flashover) สู่กราวด์หรือเฟสอื่น
• ปิดผนึกป้องกันความชื้นและสิ่งแวดล้อมหุ้มปลายสายอย่างมิดชิดเพื่อสกัดกั้นน้ำ ความชื้น ฝุ่นละออง และสารเคมีกัดกร่อนไม่ให้แทรกซึมเข้าสู่แกนตัวนำและชั้นฉนวนภายใน

ความสำคัญของ Termination Kit ต่อระบบไฟฟ้า

ปลายสายเคเบิลเป็นจุดเชื่อมต่อที่มีความเค้นทางไฟฟ้าสูงและเปราะบางที่สุดในระบบ การเลือกใช้ Termination Kit ที่ได้มาตรฐานและการติดตั้งที่ถูกต้องจึงเป็นหัวใจสำคัญในการรักษาเสถียรภาพของระบบจ่ายไฟ

หากอุปกรณ์ด้อยคุณภาพหรือติดตั้งผิดวิธี จุดปลายสายจะกลายเป็นจุดล้มเหลว (Point of Failure) แรกของระบบ ซึ่งอาจนำไปสู่การระเบิด ลัดวงจร และระบบไฟฟ้าดับเป็นวงกว้าง (Power Outage) สร้างความเสียหายต่อเครื่องจักรในโรงงานอุตสาหกรรม โครงสร้างพื้นฐานที่หยุดชะงักไม่ได้ ตลอดจนส่งผลกระทบอย่างรุนแรงต่อความปลอดภัยในชีวิตและทรัพย์สิน

อุปกรณ์เข้าหัวสายแรงสูง Termination Kit ใช้กับงานประเภทไหนได้บ้าง?

Termination Kit เป็นอุปกรณ์ที่ต้องใช้ในทุกจุดที่สายเคเบิลแรงดันปานกลางถึงแรงดันสูงสิ้นสุดลงเพื่อเชื่อมต่อไปยังอุปกรณ์อื่น โดยจำแนกตามลักษณะการใช้งานได้ 4 กลุ่มหลัก ดังนี้

• เชื่อมต่ออุปกรณ์ระบบไฟฟ้าเข้ากับหม้อแปลงไฟฟ้า (Transformers) ตู้สวิตช์เกียร์ (Switchgear/RMU) และจุดยกสายขึ้นเสาไฟ (Riser Pole)
• โรงงานและอาคารขนาดใหญ่ ระบบรับไฟแรงดัน 11–33 kV ของโรงงานอุตสาหกรรมหนัก ศูนย์ข้อมูล (Data Center) และโรงพยาบาล
• โครงสร้างพื้นฐานและพลังงานทดแทน ระบบจ่ายไฟขับเคลื่อนรถไฟฟ้า (MRT/BTS) โรงไฟฟ้าโซลาร์ฟาร์ม และฟาร์มกังหันลม
• งานซ่อมบำรุงและปรับปรุงระบบ งานตัดต่อสายใหม่หลังการชำรุด การย้ายแนวสายเคเบิลใต้ดิน และการเปลี่ยนทดแทนอุปกรณ์เดิมตามอายุการใช้งาน

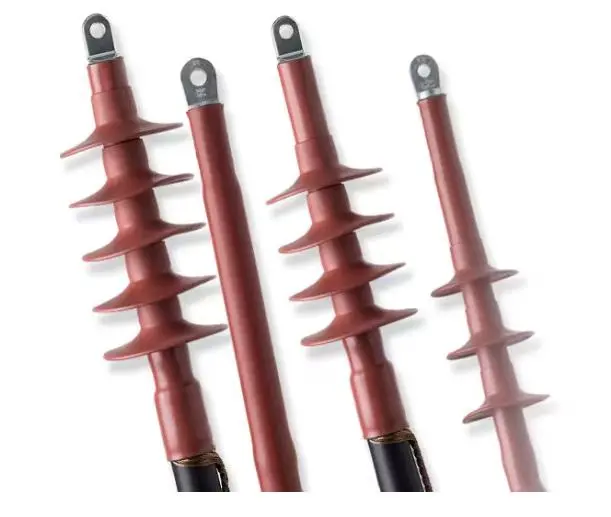

ความแตกต่างระหว่าง Termination Kit แบบ Indoor และ Outdoor

Indoor Termination Kit ออกแบบมาสำหรับใช้งานในร่ม เช่น ภายในตู้สวิตช์เกียร์หรือตู้ RMU ตัวท่อมีผิวเรียบ ไม่มีปีกร่มกันน้ำ จึงมีขนาดกะทัดรัดและติดตั้งง่ายในจุดที่มีพื้นที่จำกัด

ส่วน Outdoor Termination Kit ออกแบบมาสำหรับงานกลางแจ้ง เช่น บนเสาไฟฟ้าแรงสูง (Riser Pole) ตัวท่อผลิตจากวัสดุทนรังสี UV สภาพอากาศ และมีปีกร่มกันน้ำ (Rain Sheds) เพื่อเพิ่มระยะรั่วตามผิว (Creepage Distance) ป้องกันไฟกระโดดลัดวงจร (Flashover) ขณะเปียกฝน

การเลือกใช้งานระหว่างแบบภายในอาคาร (Indoor) และภายนอกอาคาร (Outdoor) จึงอยู่ที่ การออกแบบเพื่อรับมือกับความชื้น มลภาวะ และรังสี UV

ดังนั้น เราจึงห้ามนำแบบ Indoor ไปใช้งานกลางแจ้งเด็ดขาด เพราะจะเสื่อมสภาพอย่างรวดเร็วจากแสงแดดและความชื้นจนเกิดไฟลัดวงจรระเบิดได้ ส่วนการนำแบบ Outdoor มาใช้ในร่มสามารถทำได้ในเชิงความปลอดภัย แต่สิ้นเปลืองงบประมาณโดยไม่จำเป็น และขนาดของปีกร่มอาจกินพื้นที่จนติดตั้งในตู้ไฟฟ้าได้ยาก

วิธีเลือก Termination Kit ตามระดับแรงดันและชนิดสายเคเบิล

การจำแนกระดับแรงดันไฟฟ้าเป็นขั้นตอนแรกที่สำคัญในการเลือก Termination Kit หากเราเลือกสเปกอุปกรณ์ที่ไม่ตรงกับการใช้งาน อาจก่อให้เกิดอันตรายร้ายแรงต่อชีวิตและทรัพย์สินได้ จึงต้องพิจารณาปัจจัยดังต่อไปนี้

1. ระดับแรงดันไฟฟ้าของระบบ (System Voltage)

ระบบแรงดันไฟฟ้าทั้ง 11 kV, 24 kV และ 33 kV มีความต้องการความหนาของชั้นฉนวนและมาตรฐานการทดสอบที่แตกต่างกัน ยิ่งระดับแรงดันสูงขึ้น ระบบควบคุมความเข้มสนามไฟฟ้า (Stress Control) จะยิ่งมีความซับซ้อนตามไปด้วย จึงจำเป็นต้องเลือกชุด Termination Kit ที่มีพิกัดแรงดันตรงกับระบบ หรือสูงกว่าแรงดันใช้งานจริงเสมอ

อ่านบทความเพิ่มเติม: แรงดันไฟฟ้า มีกี่ชนิด คืออะไรบ้าง และมีหน่วยวัดที่ต้องรู้อย่างไร?

2. ชนิดของสายเคเบิล (Cable Type)

คุณสมบัติของฉนวนสายแต่ละประเภทส่งผลโดยตรงต่อการเลือกชุดเข้าหัวสาย เช่น

• สายฉนวน XLPE ต้องใช้ชุด Termination Kit ที่ออกแบบมารองรับการขยายตัวและหดตัวจากความร้อนของตัวนำและฉนวน XLPE ได้เป็นอย่างดี
• สายฉนวนชนิดอื่น เช่น PVC หรือ EPR ต้องเลือกชุดอุปกรณ์ที่มีความยืดหยุ่น การถ่ายเทความร้อน และคุณสมบัติทางเคมีที่เข้ากันได้กับเนื้อฉนวนนั้น ๆ

ทั้งนี้ การใช้อุปกรณ์ที่ไม่ตรงกับชนิดฉนวน อาจทำให้เกิดช่องว่างอากาศ ความร้อนสะสม หรือเกิดการคายประจุบางส่วน (Partial Discharge) จนนำไปสู่ปัญหาฉนวนทะลุและกระแสไฟฟ้ารั่วไหลได้

3. จำนวนแกนสาย (Number of Cores)

เลือกประเภทสำหรับสายเคเบิลแบบแกนเดี่ยว (Single-Core) หรือ แบบสามแกน (Three-Core) ให้ถูกต้องตามโครงสร้างสาย

ต้องระบุโครงสร้างสายเคเบิลให้ถูกต้องว่าเป็นแบบแกนเดี่ยว (Single-Core) หรือแบบสามแกน (Three-Core) เนื่องจากสายแบบสามแกนต้องใช้อุปกรณ์เสริมเพิ่มเติม เช่น ถุงนิ้วแยกแกน (Breakout Boot) และชุดระบบสายดิน (Earthing Kit) ที่เฉพาะเจาะจงเพื่อความปลอดภัยและความสมบูรณ์ในการติดตั้ง

4. ขนาดพื้นที่หน้าตัดและชนิดของตัวนำ (Conductor Size & Material)

ต้องระบุขนาดพื้นที่หน้าตัดของตัวนำให้แม่นยำ เช่น 35, 95, 240 หรือ 500 sq.mm. เนื่องจากท่อฉนวนและท่อควบคุมสนามไฟฟ้าถูกออกแบบมาให้รองรับช่วงเส้นผ่านศูนย์กลางของสาย (Diameter over Insulation) ในระดับที่จำกัด

นอกจากนี้ต้องพิจารณาชนิดของตัวนำร่วมด้วย เช่น ตัวนำทองแดง (Copper) หรือ อะลูมิเนียม (Aluminium) มีผลโดยตรงต่อการเลือกรุ่นของหางปลา (Cable Lug) ไม่ว่าจะเป็นแบบย้ำ (Compression Lug) หรือแบบขันหัวขาด (Mechanical Shear Bolt Lug) ซึ่งหากใช้วัสดุต่างชนิดกันต้องใช้หางปลาประเภท Bi-metallic เพื่อป้องกันการเกิดปฏิกิริยากัดกร่อนทางเคมีไฟฟ้า (Galvanic Corrosion) และลดความต้านทานสัมผัสที่ทำให้เกิดความร้อนสะสม

5. สภาพแวดล้อมและตำแหน่งการติดตั้ง (Installation Environment: Indoor vs. Outdoor)

สภาวะแวดล้อมหน้างานเป็นตัวกำหนดโครงสร้างภายนอกของชุดเข้าหัวสาย

การติดตั้งภายในอาคาร (Indoor Termination) ใช้งานภายในตู้สวิตช์เกียร์ (Switchgear), ตู้ RMU หรือห้องควบคุมที่มีหลังคาปกปิด ไม่ต้องสัมผัสแสงแดดหรือน้ำฝนโดยตรง จึงมักไม่มีปีกร่มกันน้ำ (Rain Sheds) เพื่อให้ติดตั้งในพื้นที่จำกัดได้สะดวก

การติดตั้งภายนอกอาคาร (Outdoor Termination) ต้องเผชิญกับสภาพอากาศรุนแรง แสงแดด (รังสี UV) น้ำฝน และคราบมลพิษหรือไอเกลือ จึงจำเป็นต้องใช้วัสดุที่มีคุณสมบัติทนต่อการกัดกร่อนจากกระแสไฟตามผิว (Anti-Tracking & UV Resistance) พร้อมทั้งต้องติดตั้งกระโปรงกันน้ำฝน (Rain Sheds / Creepage Extenders) เพื่อเพิ่มระยะรั่วตามผิว (Creepage Distance) ป้องกันการเกิดประกายไฟลัดวงจร (Flashover) ขณะฝนตก

6. มาตรฐานรับรอง (Certifications)

เลือกผลิตภัณฑ์ที่ผ่านการรับรองมาตรฐานสากล เช่น IEC, IEEE หรือ มอก. ซึ่งผ่านการทดสอบความทนทานต่อแรงดันไฟฟ้า ความร้อน และสภาพแวดล้อมมาอย่างเข้มงวด เพื่อความมั่นใจในความปลอดภัยและประสิทธิภาพสูงสุด

สำหรับโครงการที่มีความซับซ้อนสูงและระบบหยุดชะงักไม่ได้ เช่น โรงพยาบาล หรือ Data Center แนะนำให้ปรึกษาผู้เชี่ยวชาญก่อนการจัดซื้อ เพื่อป้องกันความเสี่ยงจากการเลือกสเปกผิดประเภท

จุดสำคัญที่ต้องตรวจสอบก่อนเริ่มงาน

ก่อนเริ่มติดตั้ง ควรตรวจสอบอุปกรณ์ วัสดุ และคู่มือให้พร้อม เพื่อช่วยลดความผิดพลาดระหว่างงานและให้การติดตั้งเป็นไปตามมาตรฐาน โดยมีจุดสำคัญที่ควรเช็กดังนี้

1. ความครบถ้วนของอุปกรณ์ภายในชุด

ตรวจสอบอุปกรณ์หลักตาม Spec Sheet เช่น ท่อควบคุมสนามไฟฟ้า (Stress Control Tube), ท่อฉนวนทนรอยการนำกระแส (Anti-Tracking Insulation Tube), ปีกร่มกันน้ำ (Rain Sheds), ซิลิโคนหล่อลื่นไล่อากาศ (Silicone Grease), เทปมาสติกกันน้ำ (Waterproofing Mastic), หางปลา (Lug) และชุดสายดินระบายประจุ (Earthing Kit)

2. อายุการจัดเก็บของวัสดุ (Shelf Life)

ตรวจสอบวันหมดอายุบนบรรจุภัณฑ์ โดยเฉพาะเคมีภัณฑ์ เทปซีล และชุดท่อหดเย็น (Cold Shrink) ที่แกนรองรับอาจเสื่อมสภาพหรือเทปยางสูญเสียความยืดหยุ่นหากเก็บไว้นานเกินกำหนด

3. คู่มือการติดตั้งเฉพาะรุ่น (Installation Instruction Sheet)

ต้องมีเอกสารขั้นตอนและแบบแสดงระยะการตัดปอก (Cut-back Dimensions) ที่ชัดเจนจากโรงงานผู้ผลิต ทั้งภาษาไทยหรือภาษาอังกฤษ

ข้อผิดพลาดในการติดตั้งที่ต้องระวัง

การติดตั้งหัวสายที่ไม่ถูกวิธี แม้เป็นความผิดพลาดเพียงเล็กน้อย ก็อาจส่งผลต่อประสิทธิภาพของฉนวนและนำไปสู่ความเสียหายของระบบไฟฟ้าได้ โดยมีข้อผิดพลาดสำคัญที่ควรระวังดังนี้

1. ปอกสายและทำความสะอาดผิวฉนวนไม่หมดจด

การใช้ใบมีดปอกชั้นกึ่งตัวนำ (Semi-conductive Screen) จนเกิดรอยกรีดหรือรอยบากบนเนื้อฉนวน XLPE อาจมีเศษผงคาร์บอน เม็ดทราย หรือคราบไขมันตกค้างบนผิวฉนวน ซึ่งจุดบกพร่องขนาดเล็กระดับไมครอนเหล่านี้อาจเหนี่ยวนำให้เกิด การคายประจุบางส่วน (Partial Discharge) จนฉนวนทะลุและเกิดการลัดวงจรระเบิด (Flashover) ได้ในที่สุด

2. ระยะตัดปอก (Cut-back Dimensions) ไม่ตรงตามคู่มือ

การเว้นระยะปลายสายหรือระยะคาบเกี่ยวของชั้นเซมิคอนดักเตอร์คลาดเคลื่อน จะทำให้ท่อ Stress Control วางตัวผิดตำแหน่ง ส่งผลให้ไม่สามารถกระจายความเข้มสนามไฟฟ้าได้อย่างสมบูรณ์

3. ไล่อากาศไม่หมดจนเกิดโพรงอากาศ (Air Voids)

การลงซิลิโคนหล่อลื่นไม่สม่ำเสมอ หรือการลนไฟเป่าท่อหดร้อน (Torching) ไม่เป็นไปตามลำดับ (เช่น เป่าจากปลายหัว-ท้ายเข้าหากลาง) ทำให้มีอากาศถูกกักอยู่ภายใน โพรงอากาศนี้มีค่าความเป็นฉนวนต่ำกว่าเนื้อ XLPE และจะถูกสนามไฟฟ้าเจาะทะลุได้ง่าย

4. ติดตั้งในสภาพแวดล้อมที่มีความชื้นสูงหรือฝนตก

ละอองน้ำหรือความชื้นสัมพัทธ์ในอากาศที่ถูกซีลปิดไว้ภายในหัวสาย จะเหนี่ยวนำให้เกิดปรากฏการณ์ Water Treeing (โครงสร้างรูปต้นไม้จากน้ำ) กัดกร่อนโครงสร้างโมเลกุลของฉนวนจากภายใน ทำให้เสื่อมสภาพอย่างรวดเร็ว

แนวทางการติดตั้งและบำรุงรักษา Termination Kit อย่างถูกต้อง

• ติดตั้งโดยช่างผู้ชำนาญการเฉพาะทางที่ผ่านการอบรมและมีใบรับรองงานไฟฟ้าแรงสูง เพื่อลดความเสี่ยงจากข้อผิดพลาดในขั้นตอนที่ต้องใช้ความแม่นยำสูง
• ปฏิบัติตามคู่มือและใช้เครื่องมือที่ได้มาตรฐาน คุมระยะตัดปอกสายอย่างเคร่งครัด ใช้แรงย้ำหรือแรงขัน (Torque) ตามค่าที่ผู้ผลิตกำหนด และทำความสะอาดไล่โพรงอากาศให้สมบูรณ์
• ตรวจสภาพเชิงป้องกันอย่างสม่ำเสมอ (Preventive Maintenance) ตรวจหารอยแตกร้าว คราบเขม่า การเปลี่ยนสีของฉนวน รวมถึงใช้กล้องถ่ายภาพความร้อน สแกนหาจุดร้อนสะสมขณะจ่ายไฟ
• จัดทำบันทึกประวัติอุปกรณ์อย่างเป็นระบบ ตั้งแต่การบันทึกสเปก ผลการทดสอบก่อนจ่ายไฟ (Commissioning Test) และประวัติการตรวจซ่อม เพื่อใช้วิเคราะห์สาเหตุหากเกิดปัญหา และวางแผนเปลี่ยนทดแทนล่วงหน้าก่อนระบบขัดข้อง

เพิ่มความปลอดภัยระบบไฟฟ้าแรงสูง ด้วย Termination Kit คุณภาพมาตรฐานจาก ณัฐภูมิ อีควิปเม้นท์

ชุดหัวสายเคเบิล หรือ Termination Kit มีความสำคัญอย่างมากต่อความเสถียรและความปลอดภัยของระบบไฟฟ้าแรงสูง โดยการเลือกใช้งานอุปกรณ์เข้าหัวสายแรงสูงจะขึ้นอยู่กับระดับแรงดันของระบบ เช่น Termination Kit 24kV รวมถึงชนิดของฉนวนสาย ขนาดตัวนำ และสภาพแวดล้อมหน้างานว่าต้องใช้แบบ Indoor หรือ Outdoor ซึ่งสามารถพิจารณาเลือกใช้ได้ตามงบประมาณและมาตรฐานความปลอดภัยที่ต้องการ โดยสามารถติดต่อเพื่อขอใบเสนอราคากับ ณัฐภูมิ อีควิปเม้นท์ พร้อมปรึกษาและขอรับคำแนะนำเพิ่มเติมเกี่ยวกับอุปกรณ์ระบบไฟฟ้าและอุปกรณ์เข้าหัวสายแรงสูง เราพร้อมให้บริการอย่างจริงใจทุกขั้นตอน
